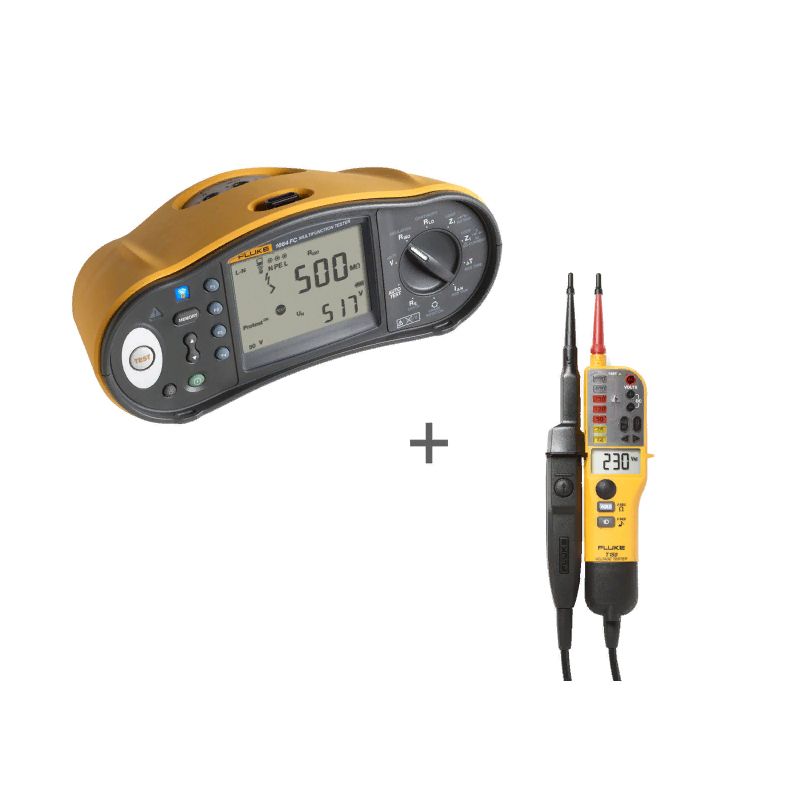

Fluke 1664 SCH-TPL KIT/D - это комплексный набор инструментов, предназначенный для измерения электрических величин в различных приложениях. Комплект включает в себя высококачественный тестер Fluke 1664 SCH-TPL и другие необходимые принадлежности.
Fluke 1664 SCH-TPL KIT/D оснащен передовыми функциями, включая:
- Точное измерения напряжений, токов и частот.
- Анализ гармоник сигнала.
- Определение качества электроэнергии.
- Автоматизация измерений.
Благодаря высококачественным датчикам Fluke 1664 SCH-TPL KIT/D обладает исключительной точностью измерения. Прецизионный датчик RMS с 0,05% точностью гарантирует точные измерения напряжений до 1000 В, а датчик тока с 0,5% точностью - точные измерения токов до 10 A.
Fluke 1664 SCH-TPL KIT/D оснащен функцией анализа гармоник, которая позволяет идентифицировать и количественно оценивать гармоники в электроэнергетических сигналах. Эти данные могут быть использованы для оптимизации электроустановок и обеспечения качества электроэнергии.
Fluke 1664 SCH-TPL KIT/D включает инструменты для определения качества электроэнергии, такие как Flicker, Crest Factor и Unbalance. Эти функции позволяют оценивать соответствие электроэнергии стандартам качества.
Fluke 1664 SCH-TPL KIT/D - идеальная модель для:
- Тестирования и оптимизации электроустановок.
- Определения причин колебаний напряжений и токов.
- Убеждения в соблюдении стандартов качества электроэнергии.
Fluke 1664 SCH-TPL KIT/D - это мощный комплекс для измерения электрических величин, предназначенный для повышения качества электроэнергии в различных приложениях. его точность, функции анализа гармоник и инструменты для определения качества электроэнергии делают его идеальной моделью для профессиональных электротехников и инженеров.
- Тестер электроустановок Fluke 1664 FC
- Тестер Fluke T150
- ПО для управления данными (DMS)
| Измерение напряжения переменного тока | ||
| Диапазон | 500 В | |
| Разрешение | 0,1 В | |
| Погрешность при 45–66 Гц | 0,8 % + 3 | |
| Входной импеданс | 360 кОм | |
| Защита от перегрузки | 660 В среднеквадратичное | |
| Проверка целостности цепи (RLO) | ||
| Диапазон (автоматический выбор) | 20 Ом / 200 Ом / 2000 Ом | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | |
| Напряжение разомкнутой цепи | > 4 B | |
| Измерение сопротивления изоляции (RISO) | ||
| Испытательные напряжения | 50–100–250–500–1000 В | |
| Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10 %, –0 % | |
| Испытательное напряжение |
50 В 100 В 250 В 500 В 1000 В |
|
| Диапазон сопротивления изоляции |
20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм |
|
| Разрешение |
0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм |
|
| Испытательный ток |
1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм |
|
| Импеданс контура и шлейфа (ZI) | ||
| Диапазон | 10 Ом / 0,001 Ом / Режим больших токов МОм | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | |
| Ожидаемый ток короткого замыкания на землю, проверка PSC | ||
| Диапазон | 1000 А / 10 кА (50 кА) | |
| Разрешение | 1 А / 0,1 кА | |
| Вычисление | Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивления шлейфа (L-N) соответственно. | |
| Проверка УЗО, проверяемые типы УЗО | ||
| Тип УЗО |
AC¹ G²,S³ |
|
| Модель 1664 | A, AC, B = «5», S | |
| Примечания |
¹Отклик на переменный ток ²Общего типа, без задержки ³Задержка времени = «4»Отклик на импульсный сигнал = «5»Отклик на сглаженный сигнал постоянного тока |
|
| Проверка скорости срабатывания (ΔT) | ||
| Настройки тока¹ |
10–30–100–300–500–1000 мА – ВАр 10–30–100 мА |
|
| Множитель |
x½, x1 x5 |
|
| Диапазон измерений | УЗО типа G |
310 мс 50 мс |
| УЗО типа S |
510 мс 160 мс |
|
| Примечания |
¹1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B. |
|
| Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN) | ||
| Диапазон значений тока | 30–110 % номинального тока УЗО¹ | |
| Величина ступени | 10 % от IΔN² | |
| Длительность ступени | Тип G | 300 мс/ступень |
| Тип S | 500 мс/ступень | |
| Погрешность измерений | ±5 % | |
| Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1) |
50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B |
|
| Примечания |
¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B |
|
| Проверка сопротивления заземления (RE) | ||
| Диапазон | 200 Ом / 2000 Ом | |
| Разрешение | 0,1 Ом / 1 Ом | |
| Частота | 128 Гц | |
| Выходное напряжение | 25 В | |
| Индикация чередования фаз | ||
| Пиктограмма | Индикатор чередования фаз активен. | |
| Общие технические характеристики | ||
| Размер (Д x Ш x В) | 10 x 25 x 12,5 см | |
| Масса (с батареями) | 1,3 кг | |
| Размер и количество батарей | Тип АА, 6 шт. | |
| Степень защиты | IP40 | |
| Безопасность | Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2 | |
| Перенапряжение | CAT III / 500В; CAT IV 300В | |
| Диапазоны и погрешность измерений | от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2 | |
