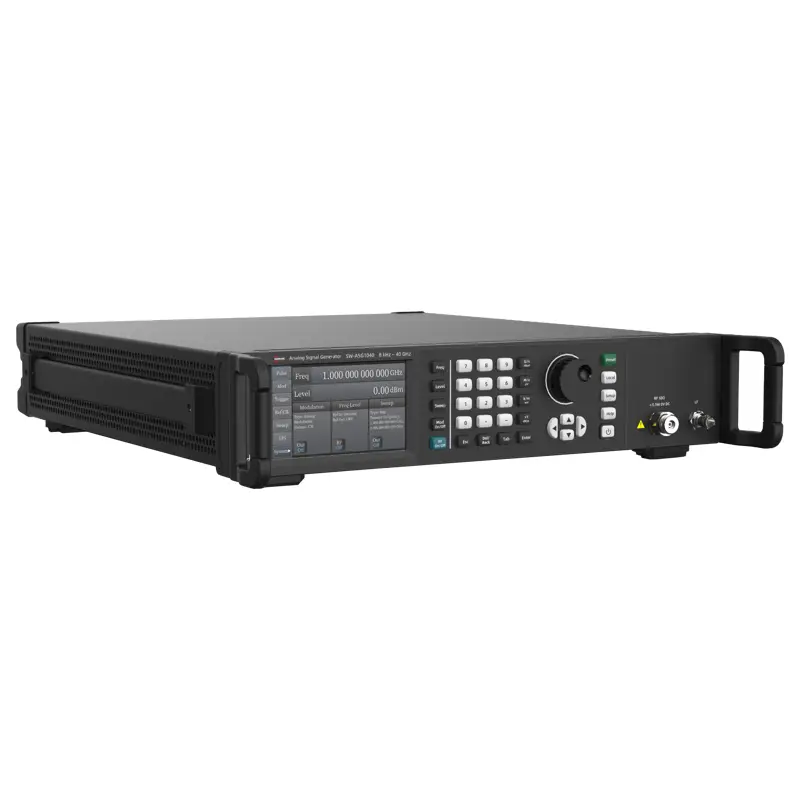

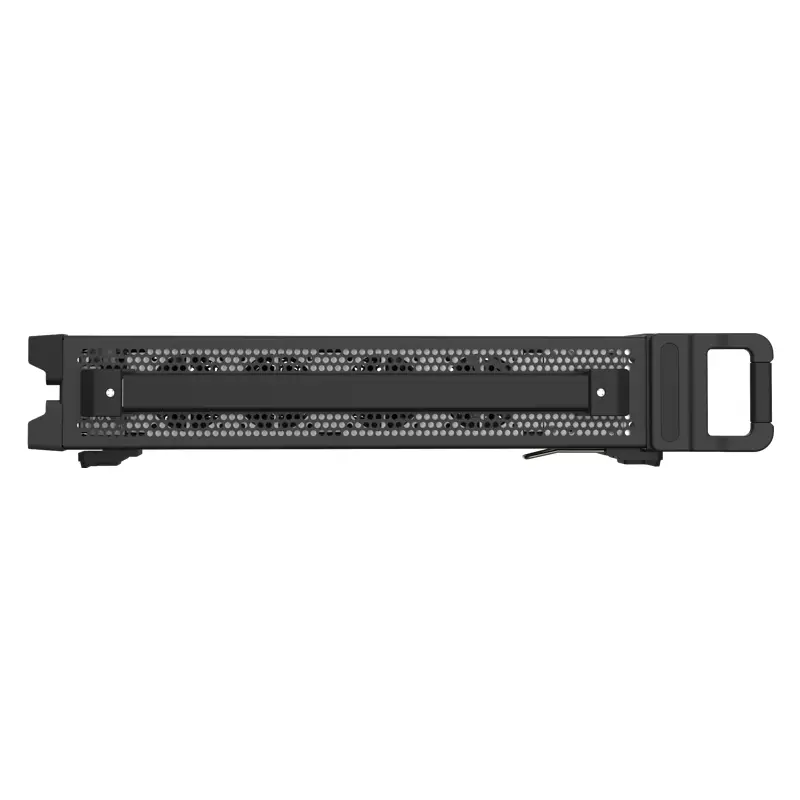

Аналоговый генератор сигналов SW-ASG1020

ГОСРЕЕСТР

Артикул: m-124309

Характеристики

Внесен в ГосРеестр

—

Да

Тип

—

Настольный

Тип прибора

—

Высокочастотный

Номер записи в ГосРеестре СИ

—

93910-24

Цена по запросу

Уточняйте наличие

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Хочу в подарок

Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

Документы

ГОСРЕЕСТР №93910-24 142,6 кб

Методика поверки SW-ASG1020 5,8 мб

Описание типа СИ SW-ASG1020 364,2 кб

Оставить отзыв

У данного товара нет отзывов. Станьте первым, кто оставил отзыв об этом товаре!

Генератор сигналов
Руководство по эксплуатации

Дополнительная комплектация:

SW-ASG-AM - Опция модуляций АМ, ЧМ, ФМ
SW-ASG-MF - Опция модулирующего генератора сигналов произвольной формы
SW-ASG-PM - Опция импульсной модуляции
SW-ASG-PMT - Опция формирования пачки импульсов

Метрологические характеристики
Наименование характеристики				Значение
Диапазон частот	модификация SW-ASG1012			от 8 кГц до 12 ГГц
	модификация SW-ASG1020			от 8 кГц до 20 ГГц
	модификация SW-ASG1040			от 8 кГц до 40 ГГц
Дискретность установки частоты, Гц				0,001
Вход/выход опорной частоты				10 МГц, 100 МГц, 1 ГГц
Пределы допускаемой относительной погрешности установки частоты δf при работе от внутренней опорной частоты				±1·10^-7
Диапазон установки значений уровня выходного сигнала в зависимости от частоты, дБ (1 мВт)	модификация SW-ASG1012		от 8 до 100 кГц включ.	от -90 до +8
			св. 100 кГц до 2 МГц включ.	от -90 до +13
			св. 2 МГц до 3,3 ГГц включ.	от -120 до +17
			св. 3,3 до 12 ГГц	от -120 до +20
	модификация SW-ASG1020		от 8 до 100 кГц включ.	от -90 до +8
			св. 100 кГц до 2 МГц включ.	от -90 до +13
			св. 2 МГц до 3,3 ГГц включ.	от -120 до +17
			св. 3,3 до 20 ГГц	от -120 до +20
	модификация SW-ASG1040		от 8 до 100 кГц включ.	от -90 до +8
			св. 100 кГц до 2 МГц включ.	от -90 до +12
			св. 2 МГц до 3,3 ГГц включ.	от -120 до +15
			св. 3,3 до 40 ГГц	от -120 до +15
Дискретность установки уровня выходного сигнала, дБ				0,01
Пределы допускаемой абсолютной погрешности установки уровня выходного синусоидального сигнала в зависимости от выходного уровня, в диапазоне частот, дБ св. 2 МГц до 2 ГГц включ. св. 2 до 20 ГГц включ. св. 20 до 40 ГГц	св -90 до -70 дБ (1 мВт) включ.	св. -70 до -10 дБ (1 мВт) включ	св. -10 до 10 дБ (1 мВт) включ.	св. 10 до 20 дБ (1 мВт)
	±1,5 ±1,8 ±2,0	±0,7 ±0,9 ±1,0	±0,6 ±0,8 ±0,9	±0,8 ±0,8 ±1,0
КСВН выхода ВЧ, не более				2
Уровень гармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), в диапазоне частот, дБ, не более			от 2 до 10 МГц включ.	-25
			св. 10 МГц до 3,3 ГГц включ.	-30
			св. 3,3 до 20 ГГц	-55
Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), дБ, не более			от 50 до 250 МГц включ.	-60
			св. 250 МГц до 3,3 ГГц включ.	-65
			св. 3,3 до 10 ГГц включ.	-62
			св. 10 до 20 ГГц	-55
Спектральная плотность мощности фазовых шумов при уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройках от несущей, дБ относительно несущей в полосе 1 Гц, не более		Несущая частота	Отстройка от несущей частоты
		1 ГГц	100 Гц	-101
			1 кГц	-128
			10 кГц	-139
			100 кГц	-139
		10 ГГц	100 Гц	-91
			1 кГц	-112
			10 кГц	-121
			100 кГц	-122
Режим внутренней импульсной модуляции (опция SW-ASG-PM)
Диапазон установки периода следования импульсов модулирующего генератора, с				от 20·10^-9 до 100
Диапазон установки длительности импульсов модулирующего генератора, с				от 20·10^-9 до 1
Минимальная длительность радиоимпульсов, нс, не более				20
Время нарастания/спада радиоимпульса для частот свыше 80 МГц, нс, не более				15
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее				80
Режим внутренней амплитудной модуляции (опция SW-ASG-AM)
Диапазон частот		модификация SW-ASG1012		от 10 МГц до 12 ГГц
		модификация SW-ASG 1020		от 10 МГц до 20 ГГц
		модификация SW-ASG 1040		от 10 МГц до 40 ГГц
Диапазон установки коэффициента амплитудной модуляции Кам, %				от 0 до 90
Дискретность установки Кам, %				0,1
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции Кам при уровне выходного сигнала 0 дБ (1 мВт), модулирующей частоте 1 кГц, для Кам = 30 %, %				±(0,04· Кам + 1)
Диапазон модулирующих частот				от 0 до 100 кГц
Режим внутренней частотной модуляции (опция SW-ASG-AM)
Диапазон частот, Гц		модификация SW-ASG1012		от 10 МГц до 12 ГГц
		модификация SW-ASG 1020		от 10 МГц до 20 ГГц
		модификация SW-ASG 1040		от 10 МГц до 40 ГГц
Максимальная устанавливаемая девиация частоты в зависимости от частоты несущей, МГц		от 10 до 250 МГц включ.		0,625
		св. 250 до 312,5 МГц включ.		0,156
		св. 312,5 до 625 МГц включ.		0,312
		св. 0,625 до 1,25 ГГц включ.		0,625
		св. 1,25 до 2,5 ГГц включ.		1,25
		св. 2,5 до 5 ГГц включ.		2,5
		св. 5 до 10 ГГц включ.		5
		св. 10 до 20 ГГц включ.		10
		св. 20 до 40 ГГц		20
Дискретность установки девиации частоты, %				0,02
Пределы допускаемой абсолютной погрешности установки девиации частоты Fд при модулирующей частоте 1 кГц, в диапазоне девиации частоты, в зависимости от частоты несущей, Гц		Несущая частота	Девиация частоты	±(0,03·Fд + 20)
		от 10 до 250 МГц включ.	от 1,25 до 50 кГц
		св. 250 до 312,5 МГц включ.	от 0,312 до 12,5 кГц
		св. 312,5 до 625 МГц включ.	от 0,625 до 25 кГц
		св. 0,625 до 1,25 ГГц включ.	от 1,25 до 50 кГц
		св. 1,25 до 2,5 ГГц включ.	от 2,5 до 100 кГц
		св. 2,5 до 5 ГГц включ.	от 5 до 200 кГц
		св. 5 до 10 ГГц включ.	от 10 до 400 кГц
		св. 10 до 20 ГГц включ.	от 20 до 800 кГц
		св. 20 до 40 ГГц	от 40 до 1600 кГц
Диапазон модулирующих частот				от 0 до 100 кГц
Технические характеристики
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре 35 °C, %, не более				от 0 до +50 85
Условия хранения и транспортирования: - температура окружающей среды, °C - относительная влажность воздуха при температуре 40 °C, %, не более				от -40 до +70 95
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц				от 198 до 242 от 50 до 60
Потребляемая мощность, Вт, не более				300
Масса, кг, не более				17
Габаритные размеры (Ш x В x Г), мм, не более				426 x 489 x 88
Время прогрева, мин				30
Средняя наработка на отказ, лет				10

Sinwave — российская компания, представитель и поставщик измерительных решений в области оборонной и авиакосмической промышленности, телеком сектора, транспорта и медицины.
